Combo Plus

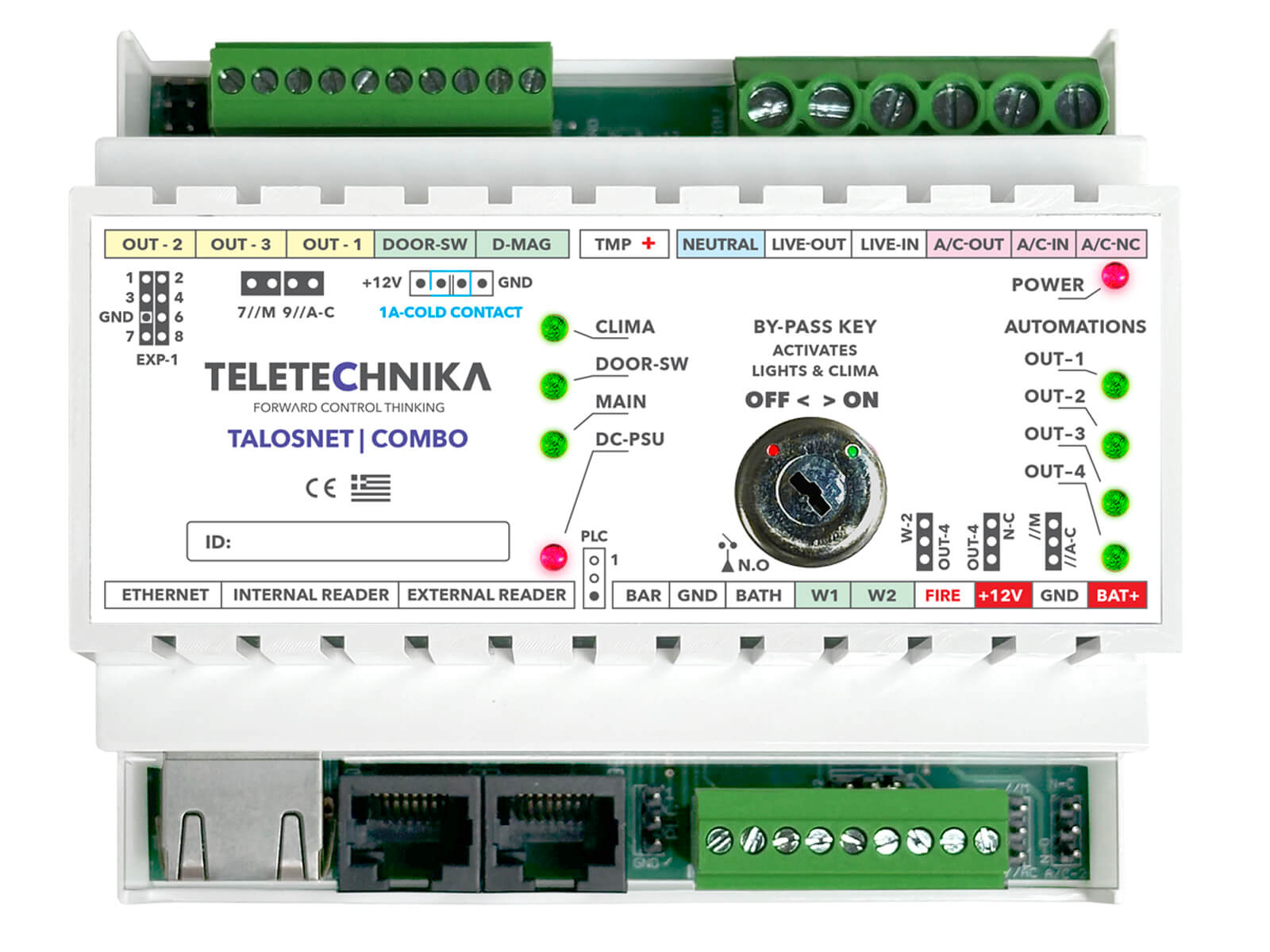

Τμήμα Combo – Είσοδοι

• ETHERNET: Σύνδεση στο δίκτυο TCP/IP (θα υπάρξει μελλοντικά και μοντέλο WiFi)
• INTERNAL READER:  Σύνδεση εσωτερικού αναγνώστη RF-ID  με αισθητήρα θερμοκρασίας  (συμβατοί τύποι VR INT+THsens ή BT-INT+ THsens).
• EXTERNAL READER: Σύνδεση εξωτερικού αναγνώστη RF-ID (συμβατοί τύποι VR-EXT , BT-EXT ή DISPLAY READER).
• D-M: Σύνδεση μαγνητικής επαφής κεντρικής εισόδου.
• W1: Σύνδεση μαγνητικής επαφής μπαλκονόπορτας – παραθύρων.
• BATH: Σύνδεση μπουτόν κινδύνου μπάνιου – κλίνης.
• BAR: Σύνδεση μαγνητικής επαφής mini bar.
• FIRE: Σύνδεση επαφής relay του πυρανιχνευτή.
• W-2: Σύνδεση μαγνητικής επαφής μπαλκονόπορτας – παραθύρων του 2ου δωματίου (σε οικογενειακά διαμερίσματα – σουίτες).
• BY-PASS KEY: Κλειδί ενεργοποίησης ανάγκης φώτων & κλιματισμού.
• +12V, COM: Σύνδεση τροφοδοσίας συστήματος (12V-DC, 15Watt).

Τμήμα Combo – Έξοδοι

• MAIN OUT: Έξοδος ενεργοποίησης φώτων (Ψυχρή επαφή 1A, Normally Open).
• A/C-1 OUT: Έξοδος ενεργοποίησης 1ου κλιματιστικού (Ψυχρή επαφή 1A, με επιλογή Normally Open ή Normally closed).
• A/C-2 OUT: Έξοδος ενεργοποίησης 2ου κλιματιστικού (Ψυχρή επαφή 1A, με επιλογή Normally Open ή Normally closed). Η έξοδος παρέχεται μέσω του Automation Out 4, με επιλογή κατάλληλου λογισμικό (ROM) της συσκευής.
• DOOR-SW: Έξοδος τροφοδοσίας ηλεκτρικού κυπρί πόρτας (Επαφή 1A, με επιλογή ψυχρής επαφής Normally Open, ή παροχής 12Volt DC από το τροφοδοτικό της συσκευής).
• OUT 1 , 2 , 3: Έξοδοι αυτοματισμών (Ψυχρή επαφή 1A, Normally Open). Παρέχονται ειδικά βύσματα σύνδεσης με εξωτερικά ρελέ φορτίου.
• OUT 4: Έξοδος αυτοματισμού ή 2ου κλιματιστικού (Επαφή 1A, ψυχρή επαφή με επιλογή Normally Open, ή Normally closed).

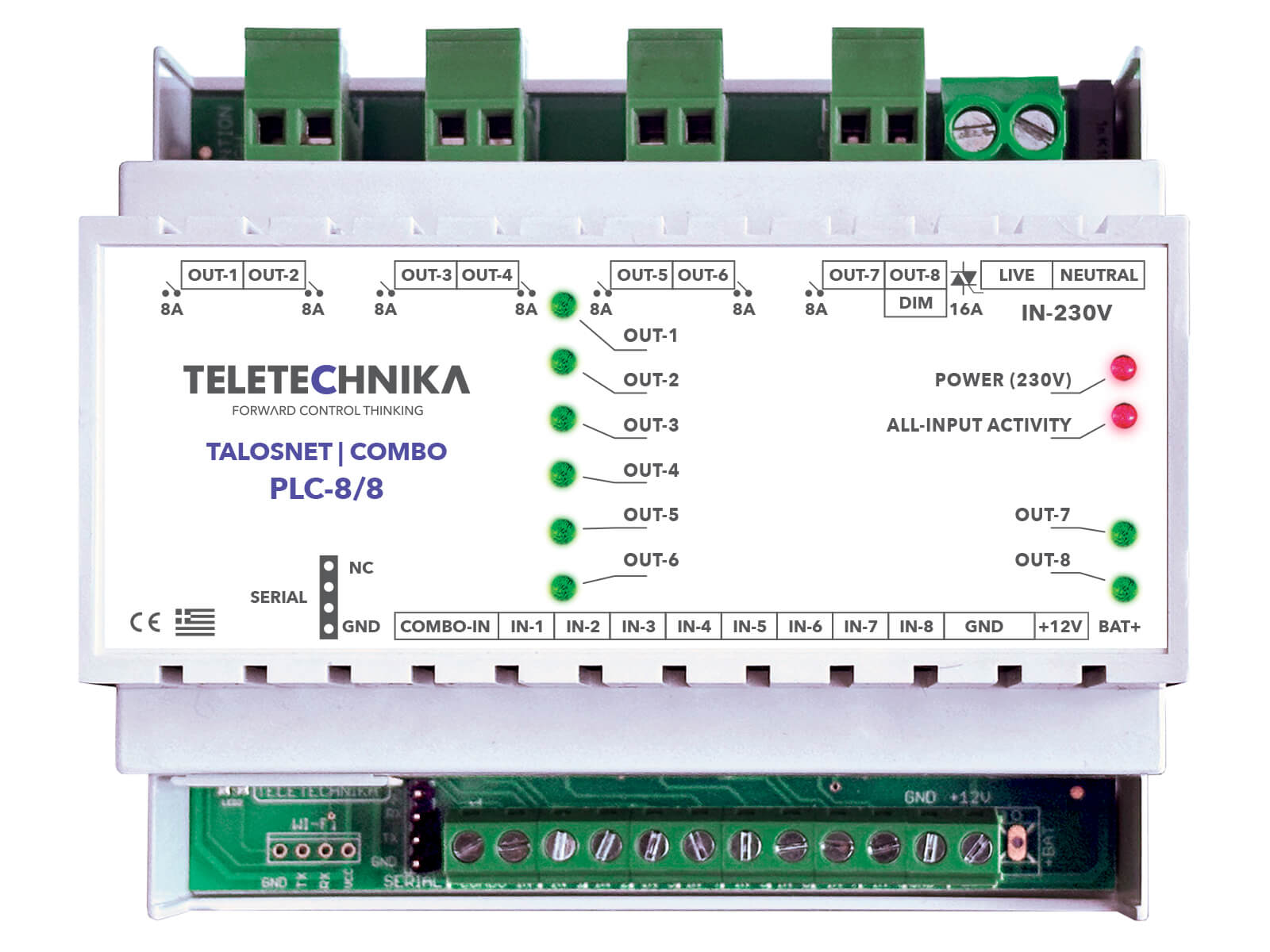

Τμήμα PLC – Είσοδοι

• PLC-IN (1 έως 8): 8 είσοδοι κοινών μπουτόν ή διακοπτών για την ενεργοποίηση – απενεργοποίηση των αντίστοιχων καναλιών PLC.
• COM: Επιστροφή σύνδεσης και των 8 εισόδων PLC.
• IN-230V: Σύνδεση ουδετέρου και φάσης υψηλής τάσης. Επενεργεί μόνο στις εξόδους του PLC.

Τμήμα PLC – Έξοδοι

• PLC-OUT (1 έως 7): Έξοδοι φορτίου 230V-AC, 1150 Watt – Resistive load (Relay επαφής 5A, Normally Open).
• PLC-OUT 8: Έξοδος φορτίου με δυνατότητα dimming 230V-AC , 2.500 Watt – Resistive load (TRIACK- 12A).
